Современные фрезерные технологии с использованием системы числового программного управления (ЧПУ) кардинально изменили подход к металлообработке. Это касается как повышения производительности, так и улучшения точности обработки. Данная статья освещает ключевые аспекты фрезерования на станках с ЧПУ, включая их преимущества, работы с различными материалами и области применения.

История и развитие фрезерных технологий

Фрезерные технологии существуют давно. Первые фрезерные машины были разработаны в XIX веке и использовали механические системы, которые ограничивали их гибкость и точность. С развитием электроники и компьютеров появились станки с ЧПУ, которые смогли обеспечить гораздо более высокий уровень автоматизации и точности.

Система ЧПУ позволяет программировать операции, которые выполняет станок, на основе числовых данных. Это привело к возможности производить сложные детали с минимальными отклонениями. На этапе создания программ управления используются CAD/CAM системы, которые упрощают процесс проектирования и подготовки к обработке.

Преимущества современных фрезерных технологий ЧПУ

Основным преимуществом фрезерных машин с ЧПУ является их высокая точность. ЧПУ значительно снижает вероятность человеческой ошибки, что особенно важно в высокоточных отраслях, таких как авиастроение и медицинская техника. Кроме того, фрезерные технологии ЧПУ позволяют:

• Оптимизировать затраты. Современные фрезерные машины сокращают время обработки, что в свою очередь снижает затраты на трудозатраты и увеличивает выход готовой продукции.
• Быстро адаптировать производственный процесс. С помощью ЧПУ можно быстро менять программу, адаптируя процесс под разные задачи. Это особенно актуально для мелкосерийного производства и индивидуальных заказов.
• Улучшать качество продукции. Благодаря автоматизации процессов, снижается количество дефектов и брака. Модернизированные системы контроля качества и управления процессами позволят производить продукцию с заданными параметрами.

Термическая обработка представляет собой совокупность технологических процессов изменения структуры и свойств материалов под воздействием контролируемого нагрева, выдержки и охлаждения. Основная цель – повысить прочность, твердость, износостойкость, пластичность и стабильность размеров деталей. В металлургии и материаловедении термическая обработка применяется во всех отраслях машиностроения, энергетики, инструментального производства и многих других сферах.

Ключевые понятия и принципы

Основные группы термической обработки

Дополнительные процессы обработки

Материалы и особенности применения

Металлообработка играет ключевую роль в машиностроении, энергетике и авиационной промышленности. Для обеспечения надежности, безопасности и долговечности готовой продукции необходим эффективный контроль качества на всех этапах производственного цикла — от входного контроля сырья до приемки готовых изделий.

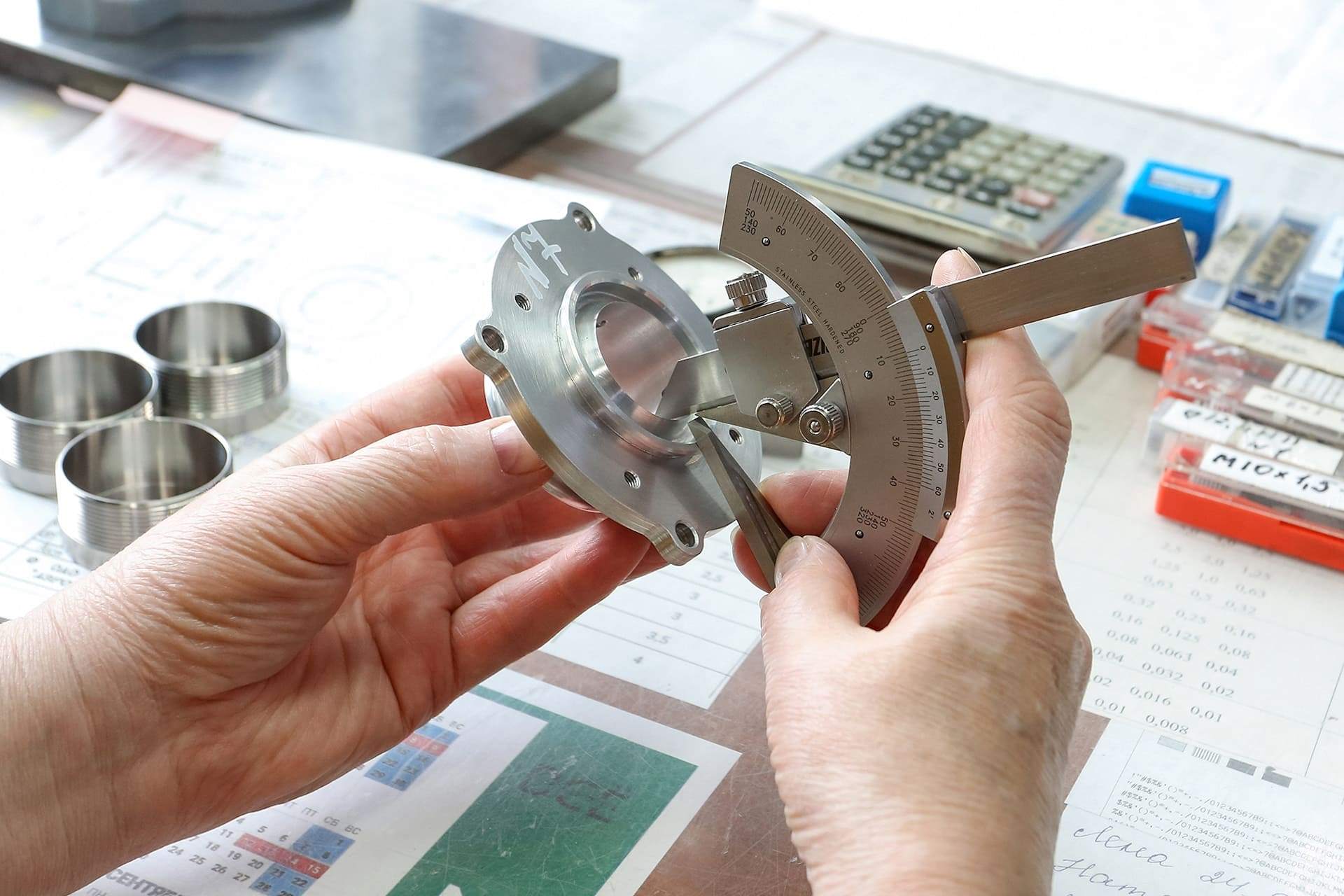

Стратегия качества и стандарты

Фундаментом систем контроля качества является последовательная стратегия, ориентированная на соответствие требованиям заказчика и нормам промышленной безопасности. Мы работаем в соответствии с международными стандартами ISO 9001 и применяем методики «шесть сигм» для снижения вариабельности.

Методы контроля качества

Цифровизация контроля качества

Мы внедряем современные цифровые решения для повышения эффективности контроля:

Преимущества нашей системы качества

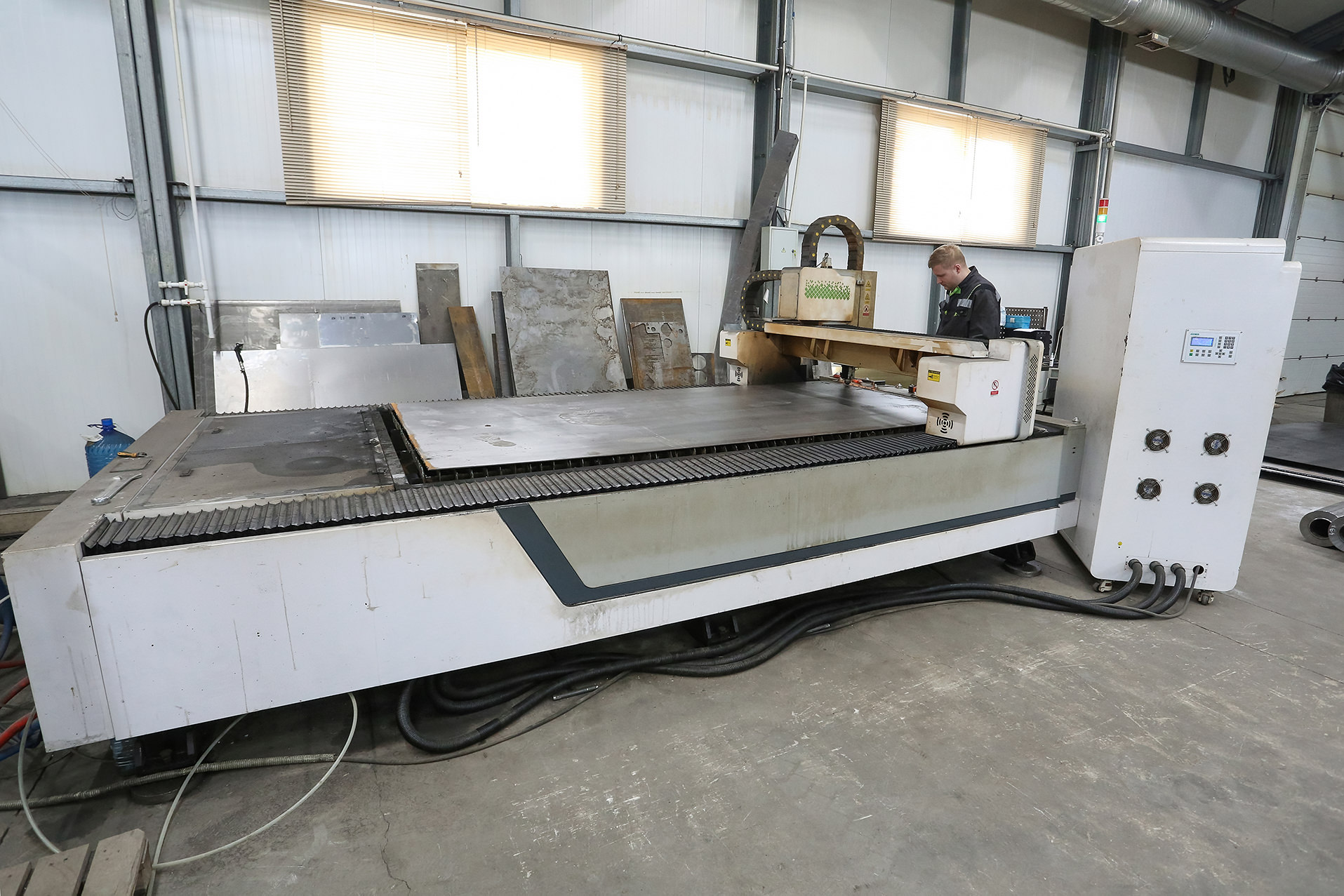

Лазерная резка металла за последние десятилетия стала одной из наиболее востребованных технологий в металлообработке. Она сочетает высокую точность, скорость обработки и гибкость в выполнении сложных геометрий, что делает её незаменимой в современном производстве.

Ключевые преимущества лазерной резки

Области применения

Технические преимущества

Обрабатываемые материалы

Глубокое сверление — это технологический процесс создания отверстий, где отношение глубины к диаметру (L/D) значительно превышает стандартные значения. Подобные операции востребованы в машиностроении, энергетике, аэрокосмической и оборонной промышленности для изготовления гидравлических каналов, форсунок, охлаждающих магистралей и специальных сопряжений.

Особенности технологий глубокого сверления

Методы глубокого сверления

Области применения

Обрабатываемые материалы

Преимущества технологии

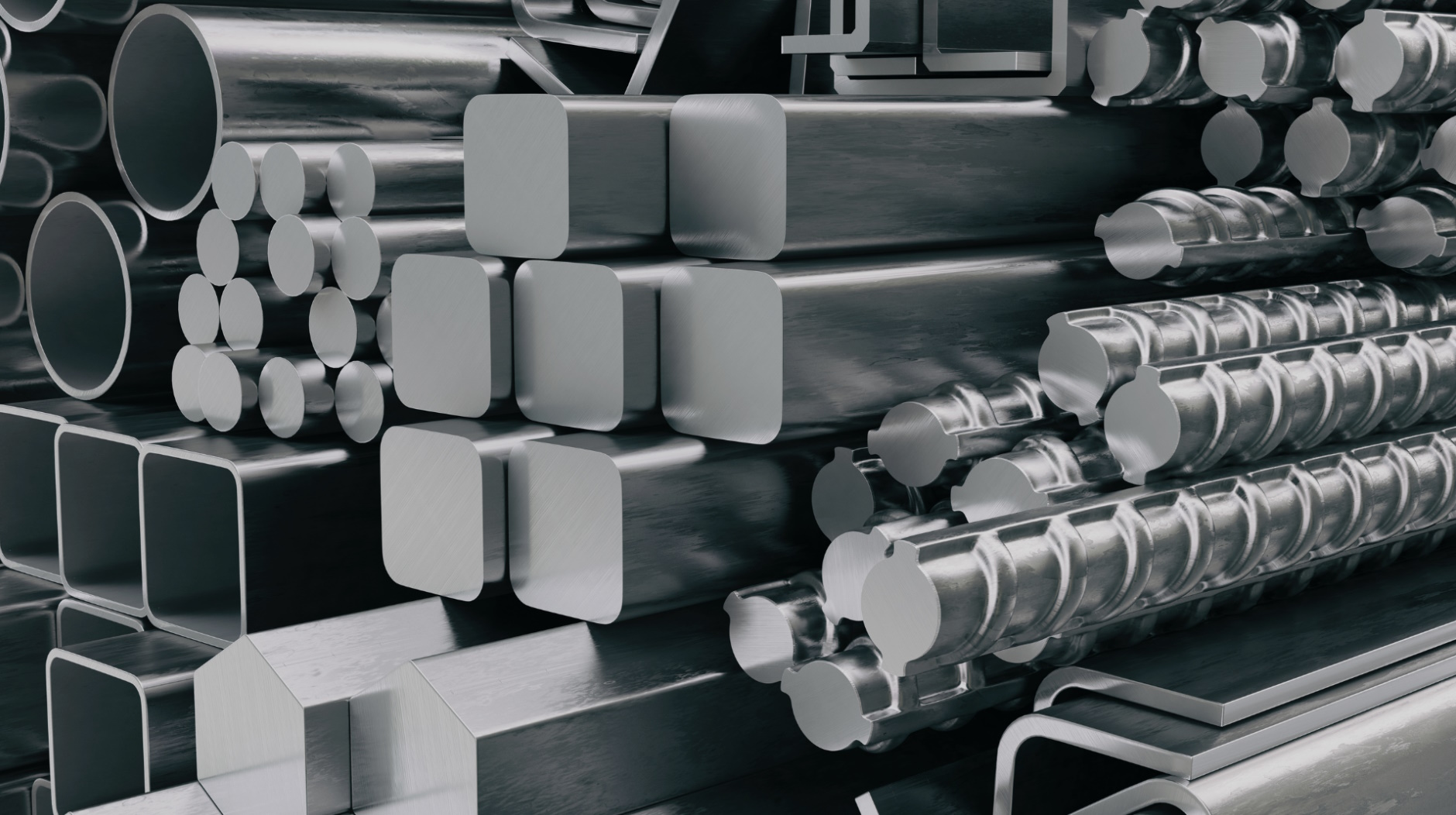

Выбор материала для детали — это фундаментальный этап в процессе инженерного проектирования, определяющий надёжность, стоимость и долговечность конечного изделия. Корректный подбор обеспечивает необходимые эксплуатационные характеристики: прочность, износостойкость, коррозионную стойкость, термическую стабильность и экономическую эффективность.

Ключевые критерии выбора материала

Основные классы материалов

Практический алгоритм выбора

Современные технологии выбора

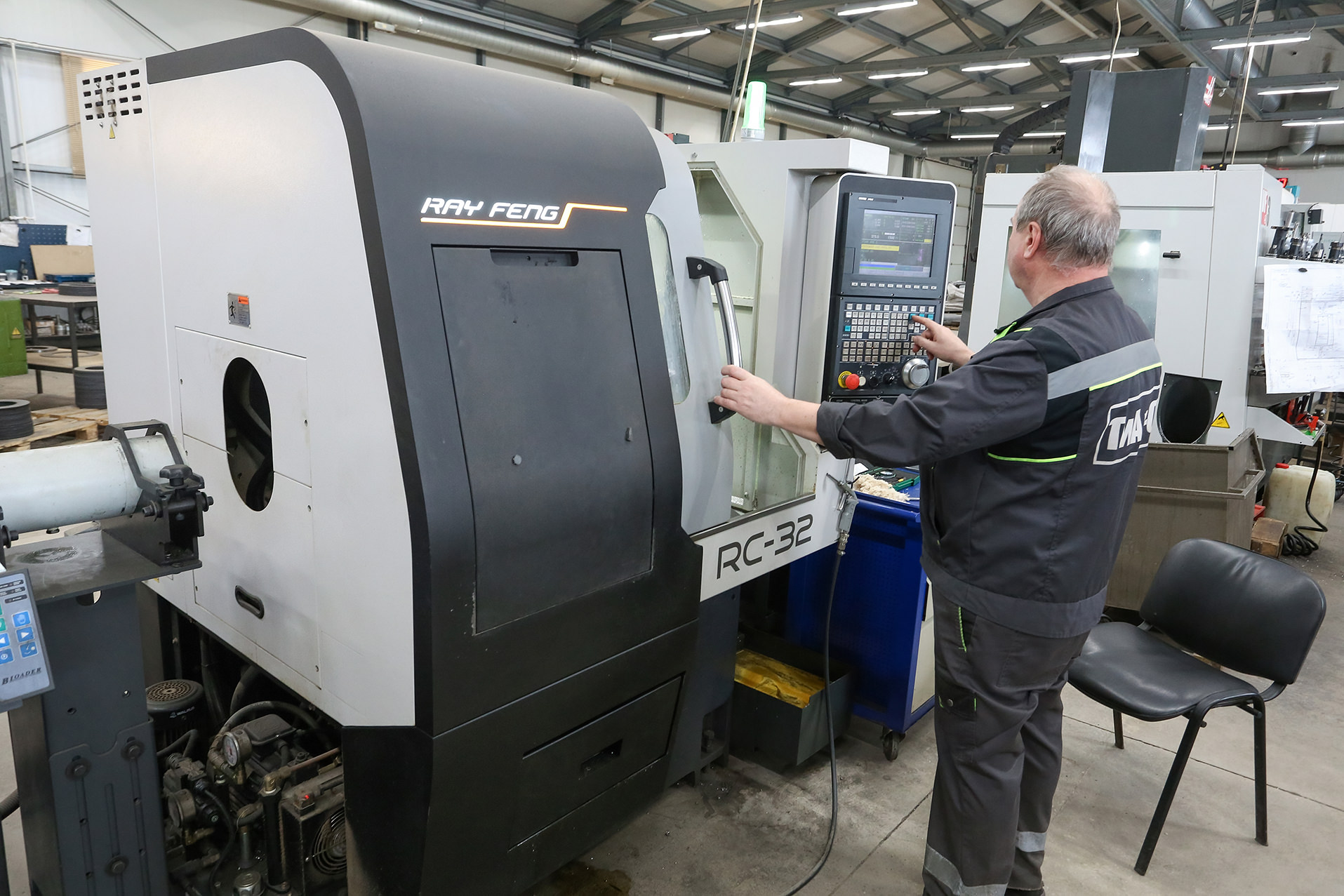

Токарная обработка является фундаментальным и широко распространенным методом механической обработки деталей из металлов и сплавов. В современном производстве, особенно при работе на станках с ЧПУ, требования к точности и чистоте поверхности постоянно растут. Качество поверхности детали (шероховатость, отсутствие дефектов) — это не просто эстетика, а критически важный параметр, напрямую влияющий на эксплуатационные свойства: износостойкость, усталостную прочность, коррозионную стойкость и точность посадки. Для таких городов промышленного машиностроения, как Ковров, где сосредоточено множество предприятий, требующих высокоточной металлообработки, этот вопрос особенно актуален.

В данной статье специалисты компании «ТиАл-СТ», предоставляющего полный комплекс услуг по токарной и фрезерной обработке на ЧПУ в Коврове, системно разберут ключевые факторы, влияющие на шероховатость, и дадут практические рекомендации по достижению превосходных результатов.

1. Факторы, влияющие на качество поверхности

Качество поверхности при точении — результат сложного взаимодействия «заготовка-инструмент-станок». Для его контроля необходимо управлять следующими группами факторов:

Технологические факторы:

• Режимы резания: Скорость резания (Vc), подача (f) и глубина резания (ap) — главные «рычаги управления» процессом.
• Геометрия режущего инструмента: Радиус при вершине (rε), углы в плане.
• Траектория обработки: Особенно важна при программировании станков с ЧПУ.

Факторы, связанные с инструментом:

• Материал и покрытие: Правильный выбор между твердыми сплавами, керамикой, CBN или PCD в зависимости от материала заготовки.
• Состояние режущей кромки: Износ — главная причина ухудшения качества.

Факторы, связанные с заготовкой и оборудованием:

• Свойства материала: Твердость, вязкость (актуально для нержавеющих сталей, алюминиевых сплавов).
• Жесткость системы: Станок, инструментальная оснастка, заготовка. Вибрации — главный враг чистоты.
• Точность станка: Критична для высокоточной обработки.

Вспомогательные факторы:

• Применение СОЖ (Смазочно-Охлаждающей Жидкости): Эффективность охлаждения и смазки.
• Управление стружкой: Выведение стружки из зоны резания предотвращает царапины и дефекты..

2. Правильный выбор и подготовка режущего инструмента

Инструмент — это точка контакта, где формируется поверхность. Наше производство в Коврове делает ставку на современный инструмент для гарантии стабильного результата.

Материал режущей части:

• Твердые сплавы (WC-Co): Универсальный выбор для большинства сталей и чугунов.
• Керамика и CBN: Для обработки закаленных сталей и жаропрочных сплавов, позволяют получить поверхность, близкую к шлифованной.
• Поликристаллический алмаз (PCD): Для обработки цветных металлов и алюминиевых сплавов с получением зеркального блеска.

Геометрия режущей кромки — ключ к успеху:

• Радиус при вершине (rε): Увеличение радиуса напрямую снижает теоретическую шероховатость.
• Положительная геометрия: Снижает силы резания и деформацию, что особенно важно для чистовых операций.
• Острота кромки и микрофаска: Баланс между стойкостью и чистотой реза.

Современные покрытия (TiN, TiAlN, AlCrN): Уменьшают трение и налипание материала, увеличивая стойкость инструмента и стабильность качества на протяжении всей партии деталей.

3. Стратегия оптимизации режимов резания

Настройка режимов резания на ЧПУ станках — задача для опытного технолога. Вот базовые принципы:

• Скорость резания (Vc): Высокая скорость в рекомендованном диапазоне часто улучшает качество, но требует контроля износа.
• Подача (f): Это наиболее влиятельный параметр. Для чистовой поверхности (Ra 0.8-1.6 мкм) подачи выбираются в диапазоне 0.05-0.15 мм/об. Для суперфиниша (Ra < 0.4 мкм) — менее 0.05 мм/об.
• Глубина резания (ap): На чистовых проходах должна быть больше радиуса при вершине инструмента, обычно 0.2-0.5 мм.

4. Системный подход к применению СОЖ

Правильное применение смазочно-охлаждающих жидкостей (СОЖ) решает комплекс задач:

• Терморегуляция: Отводит тепло, предотвращая деформации и отпуск поверхностного слоя.
• Смазка: Резко снижает трение и склонность к вибрациям, что критично для обработки нержавеющей стали и алюминия.
• Вымывание стружки: Направленная струя под давлением защищает поверхность от царапин.
• Технология MQL (Минимальное Количество Смазки): Современный тренд, часто дающий лучшее качество поверхности при обработке многих материалов.

5. Контроль, мониторинг и культура производства

Технология не работает без контроля и компетентного персонала. На предприятии «ТиАл-СТ» этому уделяется первостепенное внимание:

• Активный мониторинг: Контроль процесса для предупреждения проблем.
• Превентивная замена инструмента: Инструмент меняется по плану, а не по факту ухудшения качества.
• Жесткость и балансировка: Использование качественной оснастки и регулярное обслуживание парка токарных и фрезерных станков.
• Работа отдела технического контроля (ОТК): Каждая деталь проверяется на соответствие чертежу, включая параметры шероховатости.

Заключение.

Достижение высокого качества поверхности при токарной обработке — это комплексная задача, требующая глубоких знаний, современного оборудования и ответственного подхода. Она успешно решается на промышленных предприятиях в городе Коврове, таких как «ТиАл-СТ», где сосредоточен значительный инженерный потенциал.

Ключ к успеху лежит в:

• Выборе современного инструмента с правильной геометрией.
• Точной настройке режимов резания, особенно на станках с ЧПУ.
• Гарантии максимальной жесткости технологической системы.
• Системном применении СОЖ.
• Строгом многоуровневом контроле качества.

Если вы ищете надежного партнера для изготовления деталей с высокими требованиями к точности и качеству поверхности, обратитесь к профессионалам.

Фрезерная обработка с использованием числового программного управления (ЧПУ) стала фундаментальной технологией современного промышленного производства в Коврове и по всей России. Эта технология позволяет создавать детали с точностью до микрон, что критически важно для предприятий машиностроения, авиационной и автомобильной промышленности.

В данной статье специалисты компании «ТиАл-СТ», имеющие многолетний опыт работы с фрезерной обработкой на ЧПУ, расскажут о практических аспектах применения этой технологии в условиях современного производства.

Что такое фрезерная обработка с ЧПУ?

Фрезерная обработка с ЧПУ — это высокотехнологичный процесс удаления материала с заготовки с помощью вращающегося режущего инструмента, управляемого компьютерной программой. В отличие от ручной обработки, ЧПУ (числовое программное управление) обеспечивает полную автоматизацию процесса, гарантируя высочайшую точность и повторяемость.

На производстве «ТиАл-СТ» в Коврове используются современные фрезерные станки с ЧПУ, способные выполнять операции с точностью позиционирования до ±0.005 мм.

Преимущества ЧПУ в фрезерной обработке металлов

Применение ЧПУ в фрезерной обработке дает предприятиям Владимирской области и других регионов ряд конкурентных преимуществ:

• Высочайшая точность и повторяемость — возможность производства идентичных деталей партиями любого размера с минимальными отклонениями
• Увеличение производительности — автоматизация сокращает время обработки на 30-50% по сравнению с ручными методами
• Обработка сложных 3D-поверхностей — создание геометрий, недоступных для традиционной обработки
• Минимизация человеческого фактора — снижение вероятности ошибок и повышение безопасности производства
• Экономическая эффективность — снижение затрат на обработку металла за счет оптимизации режимов и уменьшения отходов
• Гибкость производства — быстрое переоснащение для выполнения различных задач

Ключевые отрасли применения

Фрезерная обработка на ЧПУ нашла широкое применение в различных промышленных секторах:

1. Автомобилестроение

• Производство деталей двигателей: блоки цилиндров, головки, коленвалы
• Кузовные элементы и компоненты подвески
• Детали трансмиссии и рулевого управления

2. Авиакосмическая промышленность

• Аэродинамические поверхности и обтекатели
• Структурные элементы фюзеляжа и крыльев
• Детали двигателей и систем управления

3. Медицинская техника

• Хирургические инструменты высокой точности
• Индивидуальные имплантаты и протезы
• Компоненты диагностического оборудования

4. Энергетика и тяжелое машиностроение

• Детали турбин и генераторов
• Компоненты прессового и штамповочного оборудования
• Элементы металлообрабатывающих станков

Практические рекомендации по выбору оборудования

На основе опыта работы предприятия «ТиАл-СТ» в Коврове, при выборе фрезерного станка с ЧПУ следует учитывать:

• Технические характеристики:
  • Размеры рабочего стола и перемещения по осям
  • Мощность и диапазон скоростей шпинделя
  • Точность позиционирования и повторяемость
  • Количество управляемых осей (3, 4 или 5)
• Обрабатываемые материалы:
  • Конструкционные и легированные стали
  • Нержавеющие и жаропрочные стали
  • Цветные металлы и сплавы
  • Композитные материалы
• Программное обеспечение:
  • Совместимость с CAD/CAM системами
  • Возможность импорта различных форматов 3D-моделей
  • Наличие библиотек инструментов и материалов
  • Функции оптимизации траекторий обработки
• Эргономика и обслуживание:
  • Простота обслуживания и ремонта
  • Доступность запасных частей
  • Наличие сервисной поддержки в регионе
  • Уровень шума и энергопотребление

Внедрение ЧПУ на производстве: опыт «ТиАл-СТ»

Компания «ТиАл-СТ» в Коврове прошла путь от ручной обработки к современному производству на ЧПУ. Наш опыт показывает, что успешное внедрение включает:

• Поэтапное внедрение — начать с одного станка и постепенно расширять парк
• Обучение персонала — инвестиции в квалификацию операторов и программистов
• Оптимизация процессов — пересмотр технологических цепочек под возможности ЧПУ
• Интеграция с существующим оборудованием — создание гибридных производственных линий
• Постоянное обновление ПО — использование актуальных версий CAD/CAM систем

Экономическая эффективность ЧПУ-обработки

По данным «ТиАл-СТ», внедрение фрезерных станков с ЧПУ позволяет:

• Сократить время обработки деталей на 25-40%
• Уменьшить расход материала за счет оптимизации заготовок
• Снизить процент брака с 8-10% до 1-2%
• Увеличить производительность в 2-3 раза
• Сократить затраты на последующую доводку и доработку
• Повысить конкурентоспособность продукции на рынке

Заключение

Применение ЧПУ в фрезерной обработке — это не просто технологический тренд, а необходимое условие конкурентоспособности современного промышленного предприятия. В условиях Коврова — одного из ключевых промышленных центров Владимирской области — эта технология открывает новые возможности для роста и развития.

Предприятие «ТиАл-СТ» на практике доказало, что грамотное внедрение фрезерных станков с ЧПУ позволяет:

• Выполнять заказы любой сложности — от прототипов до серийного производства
• Работать с широким спектром материалов — от алюминия до титановых сплавов
• Гарантировать качество в соответствии с международными стандартами
• Оперативно реагировать на потребности клиентов
• Конкурировать на российском и международном рынках

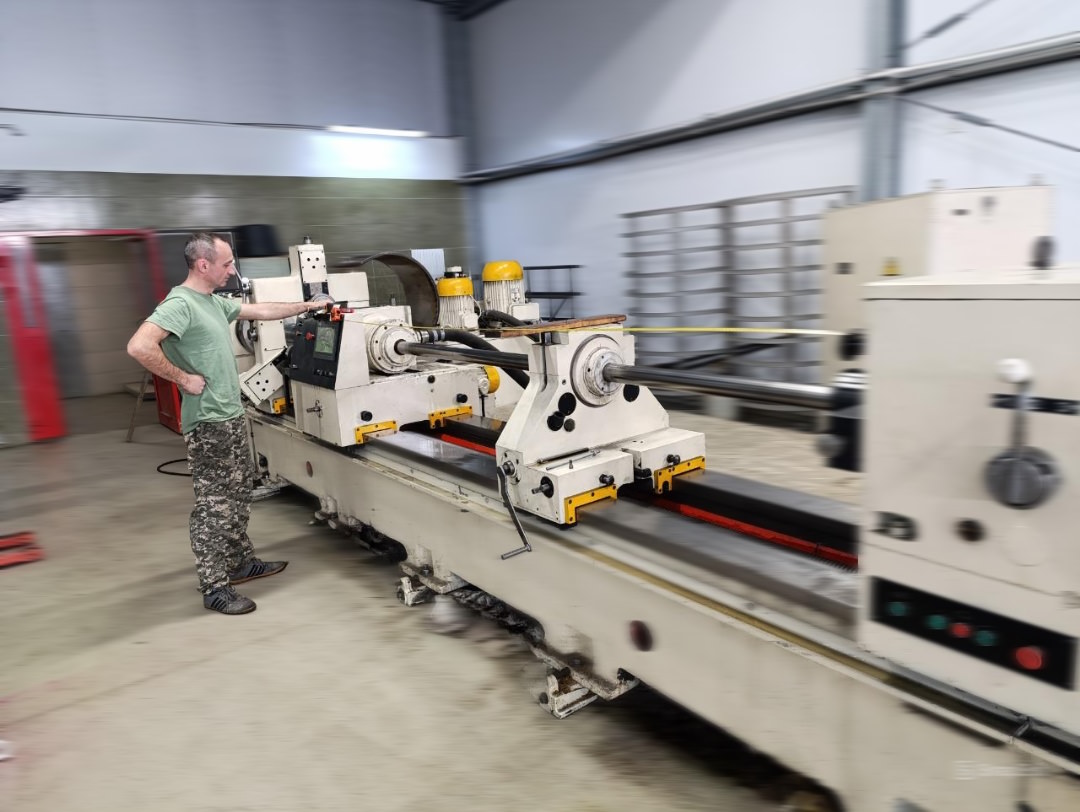

Глубокое сверление отверстий — это специализированный процесс металлообработки, который принципиально отличается от обычного сверления. В промышленности глубокое сверление применяется для создания отверстий с соотношением глубины к диаметру более 5:1.

В современных условиях производства, таких как на предприятии «ТиАл-СТ» в Коврове, услуги глубокого сверления становятся все более востребованными для решения сложных технологических задач. Компания «ТиАл-СТ» предлагает профессиональные услуги по глубокому сверлению металла с использованием современного оборудования.

Что такое глубокое сверление?

Глубокое сверление — это процесс создания отверстий, где глубина значительно превышает диаметр. Основное отличие от обычного сверления отверстий заключается в необходимости специальных решений для отвода стружки и охлаждения инструмента.

Классификация по глубине:

• Глубокое сверление: 5 < L/D ≤ 20
• Очень глубокое сверление: 20 < L/D ≤ 100
• Сверхглубокое сверление: L/D > 100

Ключевые технологии глубокого сверления

Для выполнения глубокосверлильных работ применяются несколько основных методов:

1. Эжекторное сверление (BTA)

Этот метод глубокого сверления металла использует систему подачи охлаждающей жидкости под высоким давлением для вымывания стружки. ТиАл-СТ применяет эту технологию для обработки крупногабаритных деталей.

• Диаметр: 12-200 мм
• Глубина: до 100 диаметров
• Давление СОЖ: 40-100 бар

2. Сверление с внутренним подводом СОЖ (STS)

Метод сверления глубоких отверстий, при котором жидкость подается через каналы в инструменте.

• Диаметр: 1.5-40 мм
• Глубина: до 40 диаметров
• Особенность: эффективное охлаждение режущей кромки

3. Глубокая расточка (Gundrilling)

Точный метод для прецизионных глубокосверлильных работ с использованием однолезвийного инструмента.

• Диаметр: 1-50 мм
• Глубина: до 200 диаметров
• Качество: высокая точность и прямолинейность

Специализированный инструмент для глубокого сверления

Для глубокого сверления используются специальные инструменты:

Типы инструментов:

• Эжекторные сверла (BTA) для больших диаметров. Именно этот инструмент используется на производстве в «ТиАл-СТ»
• Сверла STS с внутренними каналами СОЖ
• Однолезвийные Gundrills для прецизионной обработки
• Многоступенчатые инструменты для комплексной обработки

Материалы инструмента:

• Твердые сплавы (Carbide) с износостойкими покрытиями
• Быстрорежущая сталь для мягких материалов
• Специальные покрытия (TiN, TiAlN, AlCrN)

Оборудование для глубокого сверления

Для выполнения глубокосверлильных работ используется специализированное оборудование:

• Глубокосверлильные станки с системами высокого давления
• Станок глубоко-сверлильно-расточной РТ601 — основное оборудование производства
• Токарные и фрезерные центры с ЧПУ, оснащенные системой глубокого сверления
• Системы СОЖ с насосами высокого давления и фильтрацией

Технологические параметры

Параметры глубокого сверления отличаются от обычного:

• Скорость резания: оптимизирована под конкретные материалы
• Подача: уменьшенная для снижения усилий резания
• Давление СОЖ: 20-100 бар в зависимости от метода
• Циклы ретракта: периодический вывод инструмента для очистки

Области применения глубокого сверления

Глубокое сверление применяется в различных отраслях:

• Автомобилестроение: коленчатые валы, цилиндры
• Авиационная промышленность: шасси, элементы двигателей
• Энергетика: валы турбин, теплообменники
• Гидравлика: клапаны, цилиндры, распределители

Преимущества заказа глубокого сверления в ТиАл-СТ

Заказывая услуги глубокого сверления в компании «ТиАл-СТ», вы получаете:

• Высокую точность обработки по 6-8 квалитету
• Современное оборудование и инструмент
• Опытных специалистов с многолетним стажем
• Гарантию качества и соблюдение сроков
• Конкурентные цены на услуги в Коврове

Заключение

Глубокое сверление металлов — это сложный технологический процесс, требующий специального оборудования, инструмента и знаний. В отличие от обычного сверления отверстий, он решает уникальные задачи отвода стружки, охлаждения инструмента и обеспечения точности на большой глубине.

В промышленных центрах, таких как Ковров, компания «ТиАл-СТ» предлагает профессиональные услуги глубокого сверления для выполнения сложных производственных задач.
